Главная / Пневмокаркасные модули /Типовые модели пневмокаркасных палаток (пневмокаркасные модули).

Типовые модели пневмокаркасных палаток
(пневмокаркасных модулей).



Цена по запросу



Пневмокаркасная палатка (пневмокаркасный модуль) - быстрвозводимое сооружение, основой которого служит надувной герметичный каркас. Такие палатки служат для размещения штабов, организации полевых лагерей, мобильных лабораторий и жилых пунктов.

Специальные пневмокаркасные модули имеют относительно малый вес (в среднем 120 кг – 200 кг в зависимости от комплектации) и небольшие габариты в свёрнутом виде и могут быть установлены за 10-20 минут, использоваться для длительного и комфортного проживания в суровых климатических условиях. В отличие от каркасной палатки, которую можно перенести только предварительно практически полностью разобрав, надувная палатка в рабочем состоянии переносится достаточно легко с помощью удобных ручек для переноса.

Преимущество наших типовых моделей в специальной обтекаемой форме, предотвращающей скопление осадков, прочность и конструктив пневмокаркаса обеспечивают  ветровую устойчивость, специальные морозостойкие материалы и теплоизоляционный внутрений тент  позволяют использовать палатки в самых суровых климатических условиях.

Типовые

Модель Габаритные размеры в рабочем состоянии, Д х Ш х В, м
(внешние размеры)
Общая
площадь, м2
Полезная
площадь, м2
Примерное время развёртывания,
минут

ПКП - А9

3 х 3 х 2,6 9 5,8 5

ПКП - А20

5 х 4 х 2,8 20 15 10

ПКП - А24

5 х 4,8 х 2,8 24 18,6 10

ПКП - А27

6,5 х 4,2 х 2,8 27,3 21,3 15

ПКП - А29

6 х 4,8 х 2,8 28,8 22,7 15

ПКП - А36

7,5 х 4,8 х 2,8 36 29,1 15

ПКП - А43

9 х 4,8 х 2,8 43 35,4 15

ПКП - А54

9 х 6 х 3,2 54 45,5 20

ПКП - А60

10 х 6 х 3,2 60 50,9 20

ПКП - А90

15 х 6 х 3,2 90 78 25
«ПКПП – А32»
(модуль-переходник для
палаток шириной 4,8 м)
5,6 х 5, 6 х 3,2 31,4 25,1 10

Пневмокаркасные модули могут быть изготовлены по размерам и заданным характеристикам заказчика.

Пневмокаркасные модули производятся под каждого заказчика индивидуально в зависимости от нужд и поставленных задач, условий эксплуатации. На базе пневмокаркасных модулей могут быть разработаны и созданы мобильные модульные комплексы, состоящие из самостоятельных модулей соединённых в единый комплекс посредством модульных переходов, встык.



Общее описание и составляющие элементы пневмокаркасных палаток:


1. Пневмокаркас – надувная арочная конструкция с продольными балками и нижним обвязом, выполненная по типу "каркасной сетки" из армированной морозостойкой ПВХ ткани, имеющая внутреннее атмосферное давление 0,2 Атм, которое позволяет выдерживать большие нагрузки снега.

Каркасы изготовлены высокотехнологичным способом врезки надувных труб, что позволяет исключить травление надувного каркаса.

Время эксплуатации каркаса без подкачки около трёх суток, после чего допустимое снижение давления в каркасе на 10% (в зависимости от погодных условий).

В каркасе предусмотрен стравливающий избыточное давление клапан (например, в результате сильного нагрева на солнце или удара, клапан автоматически стравливает воздух из каркаса до рабочего давления) и клапан наддува.

PS: Данный вид материала используется заграницей для изготовления надувных спасательных шлюпок, что говорит о высоком качестве и надежности материала.

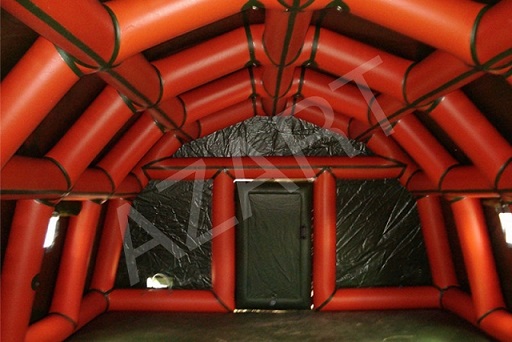

надувной каркас палатки
пневмокаркас

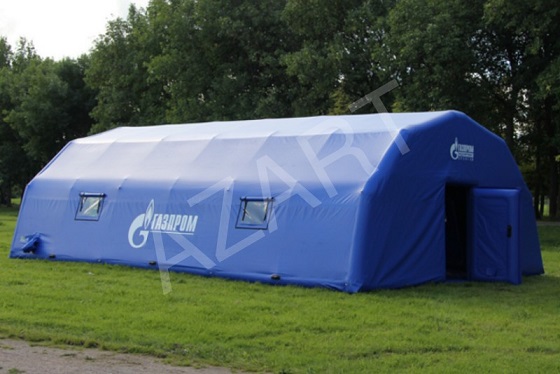

2. Внешний тент (несъёмный), выполненный из армированной морозостойкой ПВХ ткани. Швы на тентах сварены на высокоточном оборудовании горячим воздухом, что делает их полностью герметичными. К тенту прикреплены ручки для переноса модуля и кольца для его крепления к грунту с помощью приколышей и оттяжек для большей устойчивости на ветреной местности (растяжки и приколыши входят в комплект). В тенте предусмотрены рукава для отопительных устройств и люки для прокладки кабеля, могут быть выполнены отверстия под отопители на твёрдом топливе (печек-буржуек). При предполагаемой в дальнейшем стыковке пневмокаркасных палаток дополнительно вклеивается фартук с замком "липучка".

На внешний тент могут быть нанесены эмблемы и надписи, сделаны крепления под сменные баннеры.


внешний тент пневмокаркасной палатки

3. Внутренний утеплённый тент (съёмный) - основной вариант это намёт выполненный из полиэстеровой ткани с лёгким теплоизоляционным материалом и фольгированой плёнки. Слои внутреннего тента в сочетании с фольгированой плёнкой позволяют удерживать тепло внутри модуля, создают изотермический эффект. Преимущество такого тента есть и в летний период, фольгированная плёнка и многослойность препятствуют нагреву на солнце с внешней стороны.

При входе в пневмокаркасную палатку расположена съёмная перегородка образующая тамбур. Перегородка и штора у входа предотвращают проникновение холода в жилую зону, также тамбур служит для размещения бытовых вещей.

Внутренний тент имеет закрытые кабельканалы, крепления для плафонов и розеток, дублирующие рукава внешнего тента и дополнительно нашитую ленту-вешалку.

Лёгкий многослойный утеплитель можно использовать не снимая, т. е. изначально сложив пневмокаркасную палатку с установленным тентом в последующие разы развёртывание происходит с уже установленным тентом.

При необходимости  могут быть изготовлены дополнительные перегородки, разделяющие пространство на несколько зон.

Другим вариантом исполнения внутреннего намёта (при функциональной необходимости, например, для дегазационной или санитарной кабины) является вариант несъёмного (вклеенного) внутреннего тента из ПВХ ткани.

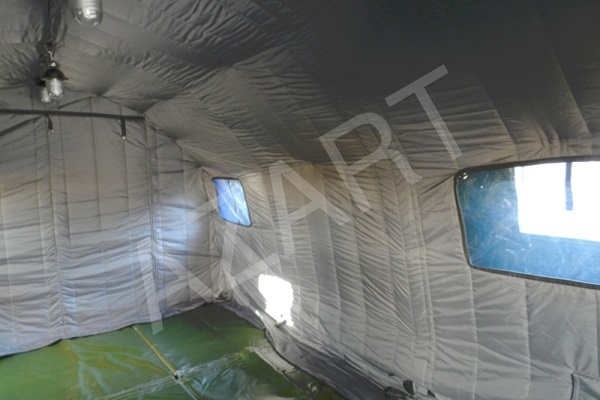

внутренний утеплённый тент пневмокаркасной палатки

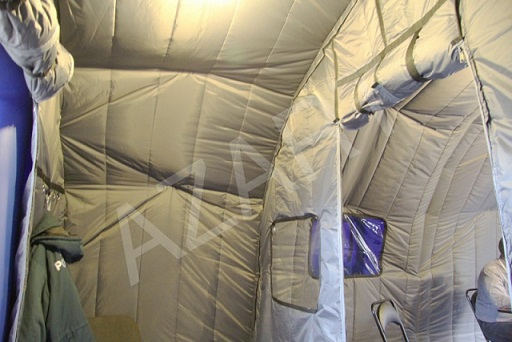

утеплёный тамбур пневмокаркасной палатки

Такой тент удерживает тепло за счёт воздушной прослойки между тентами, имеет преимущество в мобильности установки и возможности влажной санитарной обработке. Такой тент делает более мобильной палатку, но увеличивает её вес.

Также возможно изготовление пневмокаркасного модуля без внутреннего тента.



4. Электросеть – в зависимости от размеров включает в себя  – энергосберегающие лампы в влагостойких плафонах 4-8 шт. на модуль, влагостойкие прорезиненные розетки 4-6 шт., морозостойкий кабель около 12-30 м., электрощит.

Плафоны и розетки - влагозащищённые, крепятся посредством карабинов к полукольцам, расположенным на внутреннем тенте либо на пневмокаркасе (в случае отсутсвия внутреннего тента). Плафоны присоединяются к кабелю через ШР разъёмы.

Электрооборудование пневмокаркасной палатки удобное при транспортировке и установке.

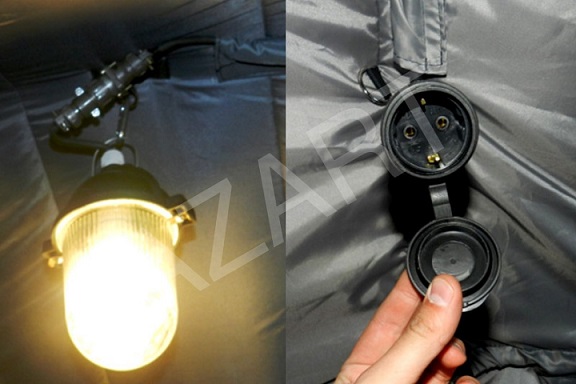

электросеть для пневмокаркасной палатки

5. Входы-выходы в пневмокаркасную палатку могут быть выполнены в различном исполнении в зависимости от условий эксплуатации и предпочтений. Наиболее распространённым вариантом для жилых модулей является надувная пневмодверь с одной стороны и бескаркасная дверь-штора на молнии с другой стороны.

Пневмодверь - герметичная дверь, имеющая, надувной каркас с отдельным клапаном наддува, наружную и внутреннюю обшивки, выполненные из тех же материалов, что и обшивка модуля. Распашная на петлях. Такая дверь удобна в эксплуатации для входа-выхода людей.

Бескаркасные двери-штора с застёжками «молния». Штора скручивается снизу вверх и крепится в верхнем положении. Дверь штора, как правило, служит для заноса и выноса крупногабаритных вещей, пронос которых, не позволяет ширина пневмодвери.

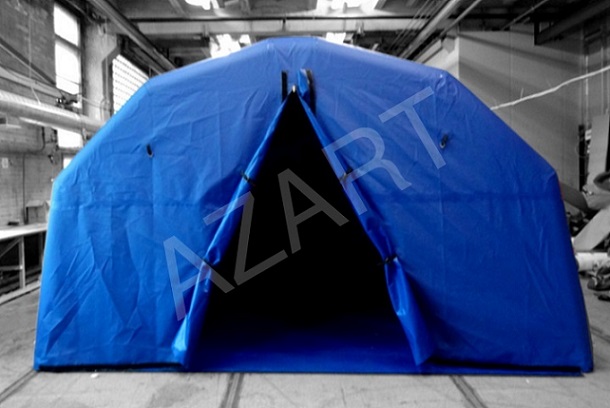

Входы-выходы могут быть выполнены и в других вариантах, например, в виде двери ширмы-запах и пр.

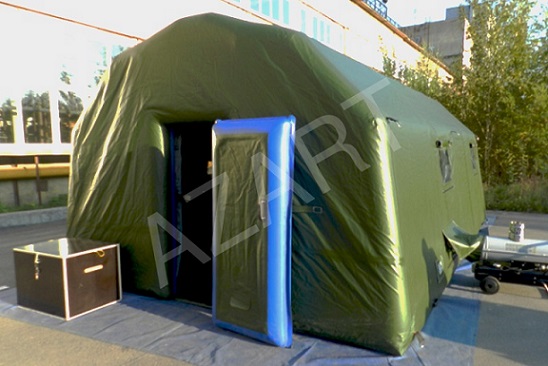

пневмодверь для модуля дверь штора для модуля дверь ширма запах

6. Окна – выполняются из прозрачной неармированной ТПУ плёнки с высокой степенью светопропускания и морозостойкости. Окна по желанию могут быть изготовлены из оргстекла (съёмные) с противомоскитными сетками и шторками. При необходимости окна могут отсутствовать.


7. Дно изготовлено из водонепроницаемой ПВХ ткани, герметично прикреплёно к внешнему тенту и каркасу, имеет высокий против заливной бортик, что исключает залив воды. При необходимости дно может отсутствовать


8. Съёмные утеплители на дно (утеплённый пол). Палатка дополнительно может быть оборудована съёмными утеплителями на  пол, которые позволяют сохранять тепло в модуле при минусовой температуре.

Полы для удобства транспортировки состоят из частей стыкуются между собой при помощи липучки. Полы сделаны из ПВХ ткани и теплоизоляционного материала «полифом».

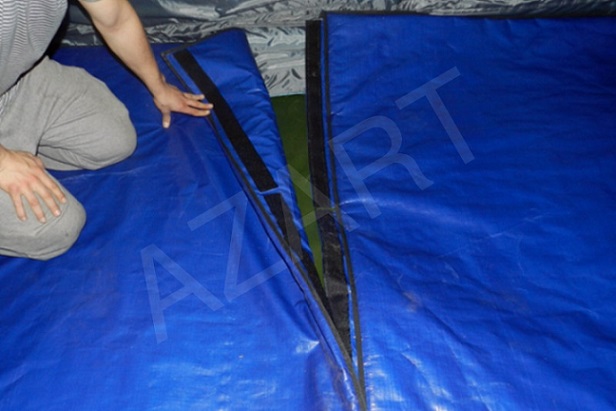

съёмные утеплители на пол

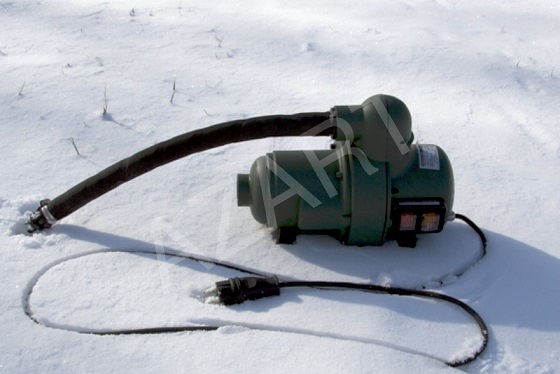

9. Насос высокого давления Bravo 220/2000 предназначен для накачки каркаса и регулирования давления в нём. (в комплекте)


устройство наддува пневмокаркаса

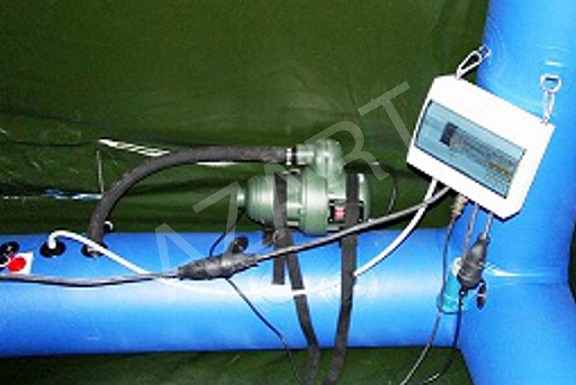

10. Аппарат поддержания давления позволяет регулировать давление в каркасе в пределах установленного 0,2 Атм, при понижении давления в каркасе датчик посылает сигнал на компрессор, при условии, что датчик и насос подключены к сети питания. Используется на больших палатках, при развёртывании на длительное время или в регионах с резкими атмосферными перепадами.

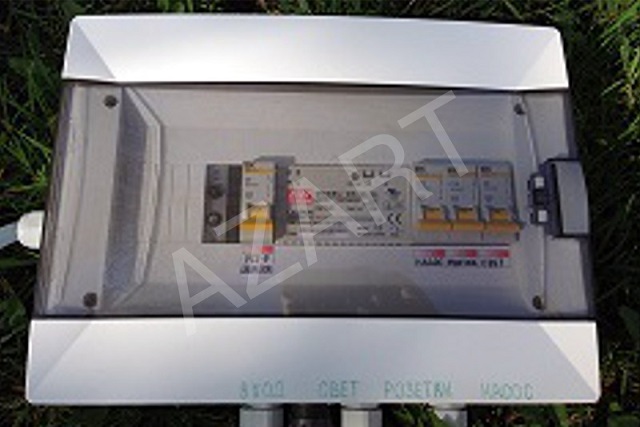

Аппарат поддержания давления

регулятор давления давления



Дополнительное оборудование.

В комплект поставки пневмокаркасных модулей дополнительно могут быть включены следующие составляющие:
  • отопительное устройство на дизельном топливе. Например, Маster BV или AXE Galaxy. На выходе до + 90 градусов;
  • бензиновые или дизельные генераторы;
  • мобильные напольные кондиционеры;
  • световые башни, звуковые сирены и прочее оборудование.



Модуль пневмокаркасный  эксплуатируется при следующих метеорологических условиях:

- температура окружающей среды  от -45 оС до +50 оС

- влажность воздуха:  более  98 % при  +25 оС

- атмосферное давление, соответствующее высоте до 3000 м над уровнем моря;

- скорость  ветра: до 25м/с (без пыли),  либо до 20 м/с, при пылевой насыщенности до 5 гр/м³;

- дождь,  интенсивностью  до  5 мм/мин;

- снеговая  нагрузка  до 25 кг/м².


Фотографии основных моделей пневмокаркасных палаток

Пневмокаркасная палатка ПКП- А24
«ПКП-А24» (5 м х 4,8 м х 2,8 м)
Пневмокаркасный модуль ПКП- А24
«ПКП-А24» (5 м х 4,8 м х 2,8м)
Пневмокаркасная палатка ПКП- А24
«ПКП-А24» (5 м х 4,8 м х 2,8 м)

Пневмокаркасная палатка ПКП- А27
«ПКП-А27» (6,5 м х 4,2 м х 2,8 м)

Пневмокаркасный модуль ПКП- А27
«ПКП-А27» (6,5 м х 4,2 м х 2,8м)

Пневмокаркасная палатка ПКП- А27
«ПКП-А27» (6,5 м х 4,2 м х 2,8 м)
внутренний вид с утеплителем

Пневмокаркасная палатка ПКП- А29
«ПКП-А29» (6 м х 4,8 м х 2,8 м)
Пневмокаркасный модуль ПКП- А29
«ПКП-А29» (6 м х 4,8 м х 2,8м)
Пневмокаркасная палатка ПКП- А29
«ПКП-А29» (6 м х 4,8 м х 2,8 м)

Пневмокаркасная палатка ПКП- А29
«ПКП-А29» (6 м х 4,8 м х 2,8 м)

Пневмокаркасный модуль ПКП- А29
«ПКП-А29» (6 м х 4,8 м х 2,8м)

Пневмокаркасная палатка ПКП- А29
«ПКП-А29» (6 м х 4,8 м х 2,8 м)
внутренний вид без утеплителя

Пневмокаркасная палатка ПКП- А43
«ПКП-А43» (9 м х 4,8 м х 2,8 м)
Пневмокаркасный модуль ПКП- А43
«ПКП-А43» (9 м х 4,8 м х 2,8м)
Пневмокаркасная палатка ПКП- А43
«ПКП-А43» (9 м х 4,8 м х 2,8 м)

Пневмокаркасная палатка ПКП- А60
«ПКП-А60» (10 м х 6 м х 3,2 м)

Пневмокаркасный модуль ПКП- А60
«ПКП-А60» (10 м х 6 м х 3,2 м)

Пневмокаркасная палатка ПКП- А60
«ПКП-А60» (10 м х 6 м х 3,2 м)
внутренний вид без утеплителя

Пневмокаркасная палатка ПКП- А90
«ПКП-А90» (15 м х 6 м х 3,2 м)

Пневмокаркасный модуль ПКП- А90
«ПКП-А90» (15 м х 6 м х 3,2 м)

Пневмокаркасная палатка ПКП- А90
«ПКП-А90» (15 м х 6 м х 3,2 м)
внутренний вид с утеплителем

Пневмокаркасная палатка ПКП- А9
«ПКП-А9» (3 м х 3 м х 2,6 м)
с двухскатной крышей
Пневмокаркасный модуль ПКП- А9
«ПКП-А9» (3 м х 3 м х 2,6 м)
с двухскатной крышей
Пневмокаркасная палатка ПКП- А9
«ПКП-А9» (3 м х 3 м х 2,6 м)
с двухскатной крышей

Пневмокаркасная палатка ПКП- А20
«ПКП-А20» (5 м х 4 м х 2,8 м)

Пневмокаркасный модуль ПКП- А20
«ПКП-А20» (5 м х 4 м х 2,8м)
с двухскатной крышей
Пневмокаркасная палатка ПКП- А20
«ПКП-А20» (5 м х 4 м х 2,8 м)
с двухскатной крышей





Видео пневмокаркасных палаток






другие пневмокаркасные модули, подробнее »



Организуем доставку во все регионы.

Актуальные цены, скидки, стоимость доставки, как купить пневмокаркасный модуль, пневмокаркасную палатку - уточняйте.
